配置方案：

技術描述

1、 性能指標：

          1.1 精度指標：

             顯示：              0.0001mm

 測量范圍：              X*Y 40mm×30mm

 整機重量：              20KG左右

X 、Y軸測量精度:        E≤(2.5＋L/50)mm

   1.2 使用環境條件：

             電 壓 波 動：           110~220V

             使  用 溫 度：          22+5℃

相  對 濕 度：          35%-65%

 3、測量軟件

一、用戶程序：

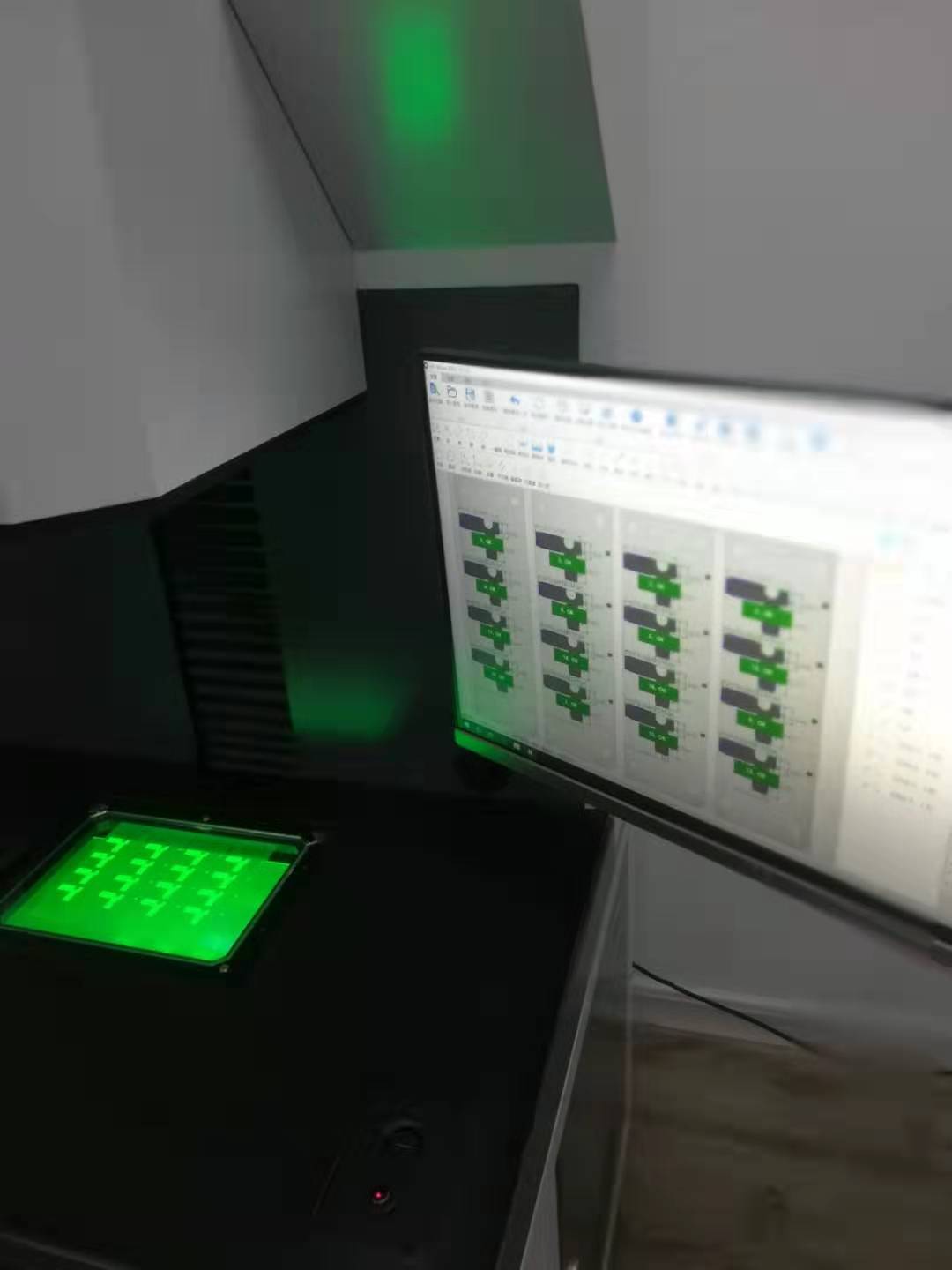

      自動匹配工件放置，一鍵測量?？勺詣铀阉髌ヅ洳⒄{出用戶程序。可框選建立匹配、多個位置框選組合建立匹配、用測量元素建立匹配、可導入CAD建立匹配。可建立程序組，實現工件多個面翻面測量。

二、測量元素：

點、高點、線、高線、圓（中心坐標，半徑、直徑、真圓度、周長、面積，大半徑、小半徑）、弧、矩形（中心坐標，長、寬、周長、面積）、橢圓（中心坐標，長軸、短軸、周長、面積）、鍵槽（中心坐標，長、寬、周長、面積）、導入CAD輪廓掃描比對、輪廓PV、面積對比、圓柱直徑、密封圈（通過周長計算半徑、密封圈大半徑、小半徑、厚度）、測量結果再計算（大值、小值、平均值、求和）、二維碼識別、條碼識別。

三、標注：

距離、X距離、Y距離、半徑、直徑、角度；

四、形狀誤差評定：

直線度、圓度。

五、位置誤差評定：

平行度、垂直度、對稱度、同心度、位置度。

六、坐標系轉換

笛卡爾坐標（X，Y）與坐標（R，θ）可方便選擇。可即時轉換測量值的基本單位mm、inch、mil。 坐標平移、坐標旋轉，建立工件坐標系。

七、測數據

可以自定義EXCEL模板，可以指定輸出單元格。軟件自帶CPK模板，可以計算Mean、Maximum、Minimum、Cp、Cpkl、Cpku、Cpk

八、其他

    1、軟件語言：多國語言可選，語言包開放，可定義翻譯修改。

    2、 圖像和繪圖區共用，所見即所得，可自定義：顏色、線寬、字體大小、背景顏色。

    3、對焦輔助、燈光輔助功能，減少人為誤差。

    4、合格/不合格（OK/NG），并提示，可語音輸出：OK、NG。

    5、 可掃描輪廓，并導出到CAD

    6、 可選配IO卡，外觸發測量并OK NG 信號輸出。

九、其他功能：

1、客制化輸出報表

2、圖像掃碼功能

3、SPC數據分析功能

4、 用戶現場的安裝、調試和驗收

我公司負責測量機的安裝、調試。所有的包裝箱需要在我公司人員或廠家人員認可的情況下才能開啟。根據需要，用戶需提供內部運送、拆裝支持和相應的機器吊裝設備。進行測量機的安裝時，需在滿足供貨方所需求環境條件符合標準規定的情況下才能進行。
